Descrizione del prodotto
SPECIFICA
| Modello | 1200x2600 |
| Velocità Di Max. Machine (alimentatore del rullo (pc/minuto) | 200 |
| Massimo comune di spesa | 1200*2600 |
| Documento massimo salto dimensione d'alimentazione (millimetri) | 1600x2600 |
| Dimensione minima di alimentazione di carta (millimetro) | 450× 630 |
| Zona di stampa massima (millimetri) | 1200x2450 |
| Spessore del clichè (millimetro) | 7. 2 |
| Spessore della parete della macchina | 65mm |
| Esattezza di stampa (millimetri) | ± 0. 5 |
| Scanalando esattezza (millimetro) | ± 1. 5 |
| Diametro del rullo di stampa (millimetri) | 408 |
| Larghezza delle lame della scanalatura (millimetro) | 7.5mm |
| Esattezza tagliante (millimetri) | ± 1. 5 |
Prestazione della macchina:
Tparti elettriche proviene da panasonic
Questa macchina è Fatta in conformità Con i concetti europei che caratterizzano le funzioni e la sicurezza certe e la certificazione del CE pubblicato;
Sistema di controllo automatico
Calcolatore pieno ordini di produzione di memorie del sistema di controllo sull'unità Della scanalatura, rendere all'ordine più Cambiamento facile e veloce di ordine e funzionamento semplice;
Tutti i rulli della trasmissione sono fatti dell'acciaio superiore elaborato con le prove dell'equilibrio, la placcatura di bicromato di potassio e lucidatura dinamiche/statiche;
Molto buon gli attrezzi di trasmissione sono adottati che sono induriti e frantumati, durezza di > 60o Rockwell;
I cuscinetti giapponesi sono impiegati E Harbin Cuscinetto NO. 1 nella porcellana
Gli organi di comando elettrici principali sono comprati dai fornitori famosi quale Schneider Francia
La stampante è Fornita di cilindro di ceramica incluso del anilox
Il caso di aspirazione di vuoto adotta il vuoto che avanzato l'alimentazione ausiliaria è Aiutata del techniqueThe dal ventilatore centrifugo ad alta pressione 7.5kw, di cui il volume di aria è Impostato con l'invertitore di frequenza per produrre l'alimentazione stabile e per lisciare, persino il sottile e gli spazii in bianco del filo di ordito possono trasportarsi con successo. Nella stampa, l'ammortizzatore può Essere impostato in conformità Con gli spazii in bianco dei formati differenti per accertare il volume di aria sufficiente per il registro;
Le pareti laterali dell'unità Sono fatte dello stee di qualità l
Lacca dello spruzzo: Prima dello spruzzo della vernice, le componenti saranno attraverso - posphating - la lacca derusting dello spruzzo - vernice di essiccamento per lasciare le sue funzioni di superficie derusting, nella durezza e nella durevolezza;
L'aria calda e l'essiccatore di IR possono essere forniti per accelerare l'essiccamento per realizzare la stampa della pagina completa DPI sugli spazii in bianco rivestiti;
Ogni unità Della macchina generale può Essere rilasciata automaticamente o esclusivamente, lo spostamento elettrico e la chiusura pneumatica con l'allarme acustico nella sicurezza sicura di viaggio degli operatori ed il freno automatico può Rimanere macchina senza funzionare;
Protezione emergente: L'interruttore Emergency è Installato all'interno di ogni unità Per lasciare l'operatore arrestare l'unità Che esegue la macchina interna per più Obbligazione;
Un grande schermo digitale installato nell'ambito di velocità Di stampa della macchina delle visualizzazioni del canale via cavo della macchina (strato/minuto) per facilitare velocità Della macchina della vigilanza dell'operatore nelle posizioni differenti; (Questa macchina non con, ma può Aggiungerla)
La macchina con La scatola ingranaggi della trasmissione ha installato per per mostrare connettore del livello di olio
Uno spolveratore centrale è Installato
Attrezzi molto buoni
Alimentatore del margine anteriore
1. Controllo Sistema
Il sistema di controllo automatico completo di produzione, soltanto un ordine di informazioni della casella è Immesso sullo schermo di tocco realizzare l'automazione ed aumentare il risparmio di temi di produzione;
2. Spingere l'alimentatore del bordo anteriore
1) spinge l'alimentatore del margine anteriore che caratterizza l'alimentazione esatta, poca vibrazione, il servizio lungo e la manutenzione facile;
2) l'esattezza di alta alimentazione 3) la vibrazione meccanica può Eliminarsi basicamente per evitare la vibrazione causata dalle trasmissioni della camma in modo da minimizzare l'errore di spazi nel corso del funzionare delle rotelle di tiro;
4) raffles lasciati/giusti e posteriori sono fissati sullo schermo di tocco, che è Eclettico impostato e digitale e un aggiustamento del lato egualmente è Installato per assicurare l'alimentazione precisa
3. Tirare il rullo
1) sistema di trazione doppio del rullo per più Alimentazione nella stalla;
2) la superficie d'acciaio di memoria del rullo di trazione superiore è Spostata con bufferizzazione e la gomma della prova dell'abrasione. Il sistema di posizionamento elastico assicura il trasporto regolare e preciso per aumentare il registro di stampa. Il rullo inferiore è Adotta il materiale d'acciaio
4. Azzeramento automatico
1) l'alimentatore e la stampante sono installati con l'automobile che azzera le unità ;
2) con l'azzeramento dell'unità , assicurerà Che tutte le unità Abbiano il riferimento d'impostazione unificato da potere fissare la posizione corretta e minimizzare lo spreco dello spazio in bianco
5. Aggancio o disimpegno delle unità
1) l'aggancio o il disimpegno delle unità è Gestito con il motore con l'allarme acustico quando l'unità Sta spostandosi per assicurare la sicurezza degli operatori;
2) Quando le unità Rilasciano, il freno degli atti di ogni unità Automaticamente per lasciare gli attrezzi delle unità Ha ingranato ad un punto esatto in modo da posizionare la fase di stampa;
3) Il motore principale attua la protezione di inizio, macchina non può Avviarsi quando il motore principale non è Locked; Nell'ambito della condizione corrente del motore principale, l'unità Spostamento-nella pressatura del tasto è Non valida;
4) L'albero di trasmissione è Dotato della protezione di sovraccarico
Spolveratore (spazzole multiple di riga ed eliminatore elettrostatico)
Unito con il sistema di rimozione di polvere di aspirazione dell'aria superiore, la spazzola di rimozione di polvere può Notevolmente rimuovere le impurità Della superficie di stampa della scheda e migliorare la qualità Di stampaIl flusso d'aria e la pressione dello spolveratore è Fissato per mezzo dell'invertitore di frequenza in modo da adattarlo agli spazii in bianco dei formati differenti e per deformare per migliorare la qualità Di stampa, le spazzole multiple di riga possono essere elevate automaticamente secondo gli spazii in bianco del compasso differente
1. Cilindro del clichè
1) è Fatto dell'acciaio di qualità Con l'esecuzione professionale attraverso prove dinamiche/statiche rigorose dell'equilibrio ed allora precisamente è Macinato; La sua superficie è Righe longitudinali/laterali scavate per facilitare il montaggio del piatto;
2) la sua superficie è Placcata con bicromato di potassio per la durevolezza lunga;
3) la scanalatura del collegamento del piatto è Installata ed il piatto di 10mm che attacca gli impianti della striscia con la rotella a cricco per fissare l'asta cilindrica di scrolling del piatto per facilitare il montaggio del piatto;
4) l'interruttore di pedale è Installato per gestire in avanti/indietro del cilindro rotazione per facilitare il caricamento o lo scarico del piatto;
macchina 2. The con l'unità Quattro Cilindro di Anilox E calibro per applicazioni di vernici, un rullo cermaic dell'unità E rullo della gomma
La stampante è Fornita di cilindro di ceramica del anilox; Le funzioni direzionali doppie della pompa a membrana nel rifornimento dell'inchiostro e nel suo volume dell'inchiostro possono essere fissate con la regolazione del motore principale; La struttura Semi-closed della ruspa spianatrice è Adottata per assicurare persino l'inchiostro di raschio, migliora l'effetto di stampa ed efficace risolve l'inserimento di stampa ed altri problemi. (la ruspa spianatrice è Fatta del kerou di guangzhou). L'insieme posteriore del rullo è Fornito di rullo adesivo, la maggior parte di cui sono utilizzati per funzionamenti di verniciatura ed altri (può Essere usato per stampa).
3. Water e ciclo dell'inchiostro
1) La pompa a membrana direzionale doppia fornisce l'inchiostro;
2) una depressione inclusa smontabile rapida dell'inchiostro è Installata;
3) un indicatore luminoso dell'allarme indica il rifornimento anormale dell'inchiostro
4. Printing Unità Di posizionamento di fase
1) È Del sistema di frenatura dell'innesto elettromagnetico;
2) quando le unità Stanno rilasciande o la regolazione di fase è Fatta, il freno limita il funzionamento di unità Per ripararlo agli stessi punti dell'attrezzo
5. macchina con il tasto di arresto urgente per mantenere l'operaio sicuro
6. Frenaggio veloce pneumatico del freno del disco (disponibile in ogni gruppo), efficace e, per impedire manipolazione prematura degli incidenti
7. Testa permanente di aspirazione dell'inchiostro magnetico per impedire le impurità Dell'inchiostro che forniscono il sistema di rifornimento dell'inchiostro, con conseguente usura severa della lamierina, ecc. Di raschio
8. La fase di stampa adotta la struttura dell'attrezzo planetario, il controllo dello schermo di tocco del PLC, il ° Digitale elettrico 360 registrato
9. Il meccanismo della traversa del piatto della stampa adotta la registrazione elettrica di uso
10. Cancellare la funzione di risistemazione di memoria della scheda, memoria con la posizione di stampa, risistemazione automatica dopo la pulitura della scheda
11. Dispositivo di sollevamento del piatto pneumatico. Quando la macchina principale si arresta, il rullo del anilox sarà Disinnestato pneumatico ed inchiostrato automaticamente uniformemente per impedire l'essiccamento dell'inchiostro
VERNICIATURA UNITÀ
Verniciatura dell'unità la struttura è La stessa As l'unità Di stampae la differenza è Che il sistema di raschio può Essere abbinato con sistema del calibro per applicazioni di vernici O sistema di raschio dell'inchiostro del rullo di gomma, usato per varnisher di flexo Olio o UV varnisher Olio.
UNITÀ DI SECCHEZZA
Per ottenere la verniciatura UV, l'uso di luce UV ultravioletta che cura l'olio della luce UV, registra il formato del potere solidificato. Il potere totale del riscaldamento: 108Kw, (uno Un totale di 12 lampade UV, ogni potere è 9Kw).
Dotato di ventilatore del ventilatore di raffreddamento 4s (0.75Kwx4), ventilatore 2.2Kw-8. Di adsorbimento di vuoto
L'asciugatrice UV può Fare fronte alle richieste della macchina a 180/velocità Minima delle condizioni di trattamento UV
1. Il sistema di controllo automatico di produzione, soltanto un ordine di informazioni della casella è Immesso in dati assiali e di circonferenza dello schermo di tocco, dell'alimentatore, la stampante, slotter e muore la taglierina sarà Impostato automaticamente caratterizzare l'esattezza e l'affidabilità Senza interferenza personale per realizzare l'automazione completa e per aumentare il risparmio di temi di produzione
2. Dotato dell'incluso di 10 pollici di colore di schermo di tocco ad alta definizione, video chiaramente, facile funzionare, può Memorizzare gli ordini di grande capienza, con ordine di cambiamento automatico
3. Lo spacco di ogni regolazione della taglierina è Fatto sullo schermo di tocco nella regolazione elettrica e nel comando digitale.
4. Registrabili trasformisti precomprimono e la riga che preme la struttura assicura la precompressione ed allinea la pressatura dell'effetto del cartone differente di spessore
5. Scanalatura della regolazione di fase
. La scanalatura dell'asta cilindrica è Fatta dell'acciaio di qualità Di cui la superficie è Cromata dopo la macinazione, quindi attraverso le prove statiche dell'equilibrio di /dynamic per aumentare la stabilità Corrente
. Quando l'altezza della casella è Registrata e le sedi della lama si muovono su e giù , l'unità Di protezione anticollisione è Organizzata e la macchina non può Essere danneggiata
6. Scanalatura della regolazione assiale
. Il sistema di controllo automatico di produzione può Compiere automaticamente le regolazioni di altezza della casella, della fase e dello spostamento assiale nel caso tutti i dati degli ordini siano digitati nello schermo di tocco senza alcun'interferenza umana che caratterizza l'esattezza e l'affidabilità . Accoppiato con l'asse di rotazione della trasmissione, la parte superiore/lame inferiori è Stata allineata bene per prolungare la loro durevolezza
. La scanalatura della lama è 7. 5il millimetro largamente e la lamierina seghettata è Fatto della lega d'acciaio con il trattamento termico per renderlo elastico e duro. La lama d'acciaio della guarnizione della lega trattata termicamente presuppone tagliente e preciso
(la lama di spessore di 10mm può Essere selezionata secondo i requisiti del cliente fare fronte alle richieste della scheda differente della scatola di spessore)
. La taglierina elastica di angolo può Ha tagliato gli spazii in bianco di a parete semplice e di doppio senza alcuna regolazione per il trattamento facile
. L'indicazione di allarme dell'interfaccia macchina/dell'essere umano video la situazione anormale della macchina per rimuovere gli errori a tempo
7. Rotella di Prescoring
. Le aste cilindriche prescoring basso/dell'alto sono fatte dell'acciaio di qualità Nell'ambito delle prove statiche dell'equilibrio di /dynamic e la sua superficie è Cromata e con precisione è Macinata
. È Del disegno prescoring della rotella dei 5 gruppi, la parte superiore/superfici prescoring rotella della parte inferiore è Spostata con il materiale dell'unità Di elaborazione per proteggere gli spazii in bianco
8. Rotella di segnatura
. L'asta cilindrica di segnatura basso/dell'alto è Fatta del materiale di qualità Attraverso le prove statiche dell'equilibrio di /dynamic e con precisione è Macinata
. Le superfici di segnatura delle rotelle sono spostate con l'unità Di elaborazione per non danneggiare gli spazii in bianco
. Le rotelle e le lame di segnatura dello slotter funzionano contemporaneamente per assicurare la scanalatura e la segnatura unificate
. La scanalatura dello spazio è Impostata sullo schermo di tocco nella regolazione elettrica e nel comando digitale
. Scanalando la fase e l'altezza della casella sono gestiti con il convertitore.
1. Le parti elettriche proviene da panasonic
2. Morire il cilindro della taglierina (cilindro inferiore)
1) muore le prove dinamiche e statiche della taglierina che il cilindro adotta l'acciaio di qualità Con lavorare preciso, degli equilibri che caratterizzano il funzionamento del suono e tagliare esatto;
2) muore la taglierina distanze del vite-foro della legatura: Assiale: 50mm; Parte radiale: 20 divisioni;
3. Cilindro dell'incudine (cilindro superiore)
1) è Fatto dell'acciaio di qualità Con lavorare preciso, prove dinamiche/statiche dell'equilibrio, la sua superficie è Spostato con la copertura dell'unità Di elaborazione inclusa dagli S. U. A.;
2) il cilindro dell'incudine è Dotato dell'elemento tracciante e l'unità Della compensazione di differenziale per gestire la velocità Del cilindro dell'incudine ed il suo intervallo della compensazione è ± 3mm;
3) il cilindro dell'incudine adotta il sistema di guarnizione per fare la copertura persino e per lisciare per migliorare la sua vita e per ridurre i costi;
4. Unità Differenziale della compensazione
La funzione differenziale automatica della compensazione può Stampare in offset automaticamente il cambio di velocità Lineare dovuto la copertura assettata dell'incudine assicurare tagliare esattezza. Nel caso il diametro del cilindro dell'incudine si trasformi in in più Piccolo dovuto la guarnizione, la sua velocità Lineare cambia di conseguenza l'uno o l'altro, in questo caso, un'unità Differenziale installata sull'estremità Del cilindro dell'incudine può Rimanere la velocità Lineare stessi di che del cilindro tagliante, in questo modo, fare ogni lotto degli spazii in bianco elaborati nello stessa taglia. Nel frattempo, quando le guarnizioni sono fatte due volte, ancora rimane la qualità Tagliante di requisito. Questa compensazione è Compiuta con il sistema di controllo del motore
L'intera macchina può Essere gestita con il calcolatore in un'entrata chiave e tutte le unità Si registreranno automaticamente in conformità Con i formati della casella con un'entrata chiave dopo ordine immesso senza regolazione manuale. La memoria di grande capienza può Memorizzare 9999 ordini di formato della casella che caratterizzano il cambiamento rapido di ordine ed il funzionamento facile per potere fare non solo la fabbricazione in serie ma anche quelli di piccoli lotti delle specifiche differenziate delle scatole

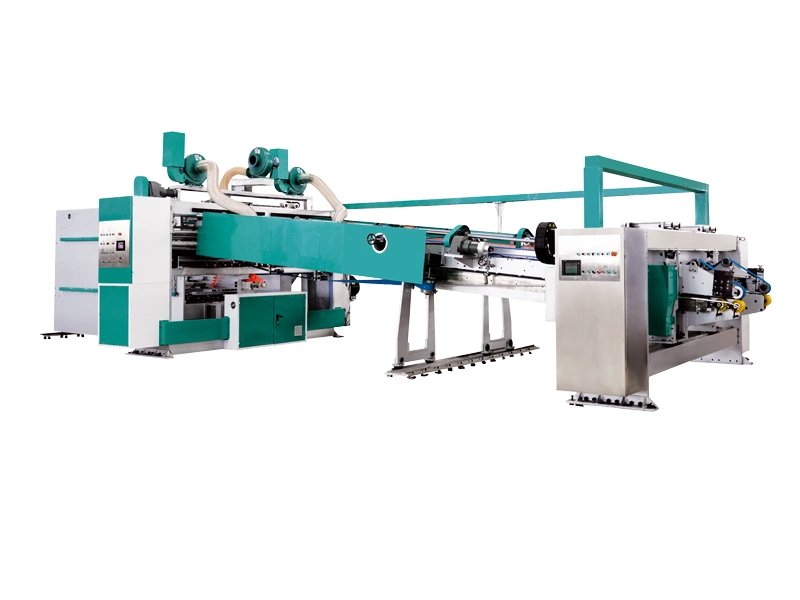

1. Sistema a spruzzo di Gluer
Lavoro con il fornitore famoso dello spruzzatore della colla GUANGDONG KEQI, per garantire il servizio satisfied del aftersale sia domestico che all'estero;
L'ultimo sistema d'incollatura fa l'incollatura precisa automatica del non-contratto e del tracciato senza alcuna regolazione;
Le caratteristiche del sistema questo d'incollatura favorevoli all'ambiente senza colla colano, risparmiare e manutenzione facile
Incollare il sistema a spruzzo e l'incollatura sincrona piegante di controllo elettrico di velocità Della cinghia
La lunghezza di adesivo sarà Registrata secondo il formato della scheda
La posizione dello spruzzo può Essere cambiata in tempo reale con controllo elettronico dello schermo di tocco di colore del PLC (con l'indennità Manuale - interruttore di sintonia) per fare lo spruzzo posizionare più Esatto
Schermo di tocco di colore del PLC, controllo in tempo reale e risposte di informazioni digitali. Con una serie di cambiamenti nel formato e nella velocità Del piegare irradiare, esso può Notevolmente migliorare la produttività Lavorativa cooperando con il comitato chiave manuale
Il pannello di controllo del reparto della colla può Realizzare l'intero funzionamento di macchina, l'azionamento indipendente dell'unità , misurare, l'alimentazione di carta, l'arresto ed altri modi di funzionamento rapidi
Il meccanismo di colla-spostamento è Unito con la spazzola di pulizia residua per rimuovere la carta straccia che non ha non cad da dalla linguetta a tempo. Assicurar che la colla sulla linguetta unita sia uniforme
2. Folder
L'unità Della parte anteriore del documento della raccoglitrice, il documento è Premuta in avanti dal nastro trasportatore superiore e più Basso
L'estremità Di alimentazione di carta è Caricata entro una molla di pressione, è Rotella di gomma di pressione chiara ed ogni rotella di pressione può Registrare esclusivamente il formato di spazio del nastro trasportatore. La rotella di gomma di pressione chiara può Impedire l'eccessiva pressione ed accertare l'esattezza di alimentazione di carta
Ci sono strisce ausiliarie di piegatura da entrambi i lati del fascio piegante per fare il cartone piegare più Rapidamente
La parte centrale del fascio piegante è Dotata di tre righe del rullo placcate bicromato di potassio per compensare la riga inesattezza della pressa dalla macchina della stampa e da altre funzioni
La parete ad alta resistenza del ponticello, unita con il meccanismo trasversale della guida della cremagliera, rende il fascio più Stabile nel posizionamento e nel funzionare e notevolmente migliora la sua resistenza di piegamento
Registrare il tensionamento e la pressione della cinghia, allentare la cinghia dopo l'arresto e prolungare la durata della cinghia
La parte centrale del fascio destro e sinistro è Completamente registra la rotella, in modo da migliorare la precisione piegante, controllo e registrazione privati indipendenti del collegamento del servomotore del doppio e riduce lo spacco piegante della lama. Ed il fascio più Basso è Fornito di cinghia piegante ausiliaria, che rende la piegatura del cartone più Regolare e più Velocemente
La conclusione della piegatura del fascio adotta la cinghia di adsorbimento di vuoto per trasportare il documento, impedicente efficace slittare della scheda
2. Strumentazione di potere
Il motore del convertitore di frequenza di usi di alimentazione di rete funziona contemporaneamente con la stampante;
Tutti i poteri adottano la trasmissione della cinghia di sincronizzazione che caratterizza la vibrazione a basso rumore e molto piccola semplice della struttura;
I pezzi mobili sono costruiti con la madrevite e le rotaie diritte
3. Espulsore
. Il motore principale, come la fonte di energia di controllo, è Installato al livello di applauso. Il motore diregolamento di frequenza variabile è Adottato per funzionare contemporaneamente con torchio attraverso il sistema di risposte, in modo da assicurare la consegna regolare di cartone
L'azionamento chain di doppia riga, con il rafforzamento della registrazione spinge, notevolmente aumenta la coppia di torsione istantanea
Il meccanismo di plastica integrated della falda apporterà La modifica finale alle scatole piegate e formate. Più Ulteriormente ridurre lo spacco delle forbici
Dopo avere piegato, la scatola è Premuta dai bastoncini prementi di carta per assicurare che la superficie adesiva sia legata strettamente
Il PLC gestisce lo schermo di tocco complessivamente e può Gestire i dati di tutti i formati in generale, che possono essere usati congiuntamente al PLC del torchio tipografico ed al PLC del reparto della colla. Cooperare con il pannello di controllo ausiliario manuale, rendere il funzionamento più Conveniente
La forte unità Di pressione d'aria impedice il cartone piegato la deformazione in su ed il volume di aria è Registrato in un modo pneumatico, in modo da accertare la scatola formata è Impilata ordinatamente
Il disegno di carta di caduta del collegamento è Unito con l'unità Del collegamento del documento del cilindro dello doppio-scarico per fare la scatola cadere più Stabile
Contare dall'interruttore fotoelettrico, conteggio che impila esattamente la funzione d'uscita con le risposte. Con l'interruttore del contatto, la quantità Di impilamento dell'uscita video ed il numero delle scatole video esattamente
Gli insiemi multipli dei servomotori sono uniti con l'azionamento ad alta pressione del cilindro per connettere il blocco per grafici di separazione, (qui di seguito citato come: Servo alta velocità Che conta impilando sistema) per fare il documento connettere più Rapidamente ed esattamente
Il meccanismo di spinta di carta pneumatico ed il sistema del collegamento del servomotore spingeranno le scatole numerate fuori ordinatamente
Il deflettore posteriore dopo che il collegamento di carta può Essere registrato elettricamente secondo la lunghezza della scatola ed i deflettori destri e sinistri possono essere registrati congiuntamente al fascio. E dotato di scossa - rendere impermeabile la guarnizione per ridurre il danno di effetto della scatola
La parte dell'uscita è Fornita di rotella superiore del documento di pressione, che assicura che la scatola dell'uscita sia ordinata e l'altezza può Essere registrata elettricamente secondo il numero dell'insieme degli strati dalla scatola
La parte dell'uscita adotta l'uscita unita doppio motore per assicurare che le scatole non siano sparse
La parte di scarico può Essere spostata orizzontalmente per accertarsi che la scatola sia sempre nel mezzo della macchina
Tutti i meccanismi mobili di tutte le parti della macchina possono essere gestiti elettricamente dallo schermo a comando a tocco del PLC che trasmette le istruzioni
8. ALTRE COMPONENTI COMPRATE
3. Water e ciclo dell'inchiostro
1) La pompa a membrana direzionale doppia fornisce l'inchiostro;
2) una depressione inclusa smontabile rapida dell'inchiostro è Installata;
3) un indicatore luminoso dell'allarme indica il rifornimento anormale dell'inchiostro
4. Printing Unità Di posizionamento di fase
1) È Del sistema di frenatura dell'innesto elettromagnetico;
2) quando le unità Stanno rilasciande o la regolazione di fase è Fatta, il freno limita il funzionamento di unità Per ripararlo agli stessi punti dell'attrezzo
5. macchina con il tasto di arresto urgente per mantenere l'operaio sicuro
6. Frenaggio veloce pneumatico del freno del disco (disponibile in ogni gruppo), efficace e, per impedire manipolazione prematura degli incidenti
7. Testa permanente di aspirazione dell'inchiostro magnetico per impedire le impurità Dell'inchiostro che forniscono il sistema di rifornimento dell'inchiostro, con conseguente usura severa della lamierina, ecc. Di raschio
8. La fase di stampa adotta la struttura dell'attrezzo planetario, il controllo dello schermo di tocco del PLC, il ° Digitale elettrico 360 registrato
9. Il meccanismo della traversa del piatto della stampa adotta la registrazione elettrica di uso
10. Cancellare la funzione di risistemazione di memoria della scheda, memoria con la posizione di stampa, risistemazione automatica dopo la pulitura della scheda
11. Dispositivo di sollevamento del piatto pneumatico. Quando la macchina principale si arresta, il rullo del anilox sarà Disinnestato pneumatico ed inchiostrato automaticamente uniformemente per impedire l'essiccamento dell'inchiostro
VERNICIATURA UNITÀ
Verniciatura dell'unità la struttura è La stessa As l'unità Di stampae la differenza è Che il sistema di raschio può Essere abbinato con sistema del calibro per applicazioni di vernici O sistema di raschio dell'inchiostro del rullo di gomma, usato per varnisher di flexo Olio o UV varnisher Olio.
UNITÀ DI SECCHEZZA
Per ottenere la verniciatura UV, l'uso di luce UV ultravioletta che cura l'olio della luce UV, registra il formato del potere solidificato. Il potere totale del riscaldamento: 108Kw, (uno Un totale di 12 lampade UV, ogni potere è 9Kw).
Dotato di ventilatore del ventilatore di raffreddamento 4s (0.75Kwx4), ventilatore 2.2Kw-8. Di adsorbimento di vuoto
L'asciugatrice UV può Fare fronte alle richieste della macchina a 180/velocità Minima delle condizioni di trattamento UV
1. Il sistema di controllo automatico di produzione, soltanto un ordine di informazioni della casella è Immesso in dati assiali e di circonferenza dello schermo di tocco, dell'alimentatore, la stampante, slotter e muore la taglierina sarà Impostato automaticamente caratterizzare l'esattezza e l'affidabilità Senza interferenza personale per realizzare l'automazione completa e per aumentare il risparmio di temi di produzione
2. Dotato dell'incluso di 10 pollici di colore di schermo di tocco ad alta definizione, video chiaramente, facile funzionare, può Memorizzare gli ordini di grande capienza, con ordine di cambiamento automatico
3. Lo spacco di ogni regolazione della taglierina è Fatto sullo schermo di tocco nella regolazione elettrica e nel comando digitale.
4. Registrabili trasformisti precomprimono e la riga che preme la struttura assicura la precompressione ed allinea la pressatura dell'effetto del cartone differente di spessore
5. Scanalatura della regolazione di fase
. La scanalatura dell'asta cilindrica è Fatta dell'acciaio di qualità Di cui la superficie è Cromata dopo la macinazione, quindi attraverso le prove statiche dell'equilibrio di /dynamic per aumentare la stabilità Corrente
. Quando l'altezza della casella è Registrata e le sedi della lama si muovono su e giù , l'unità Di protezione anticollisione è Organizzata e la macchina non può Essere danneggiata
6. Scanalatura della regolazione assiale
. Il sistema di controllo automatico di produzione può Compiere automaticamente le regolazioni di altezza della casella, della fase e dello spostamento assiale nel caso tutti i dati degli ordini siano digitati nello schermo di tocco senza alcun'interferenza umana che caratterizza l'esattezza e l'affidabilità . Accoppiato con l'asse di rotazione della trasmissione, la parte superiore/lame inferiori è Stata allineata bene per prolungare la loro durevolezza
. La scanalatura della lama è 7. 5il millimetro largamente e la lamierina seghettata è Fatto della lega d'acciaio con il trattamento termico per renderlo elastico e duro. La lama d'acciaio della guarnizione della lega trattata termicamente presuppone tagliente e preciso
(la lama di spessore di 10mm può Essere selezionata secondo i requisiti del cliente fare fronte alle richieste della scheda differente della scatola di spessore)
. La taglierina elastica di angolo può Ha tagliato gli spazii in bianco di a parete semplice e di doppio senza alcuna regolazione per il trattamento facile
. L'indicazione di allarme dell'interfaccia macchina/dell'essere umano video la situazione anormale della macchina per rimuovere gli errori a tempo
7. Rotella di Prescoring
. Le aste cilindriche prescoring basso/dell'alto sono fatte dell'acciaio di qualità Nell'ambito delle prove statiche dell'equilibrio di /dynamic e la sua superficie è Cromata e con precisione è Macinata
. È Del disegno prescoring della rotella dei 5 gruppi, la parte superiore/superfici prescoring rotella della parte inferiore è Spostata con il materiale dell'unità Di elaborazione per proteggere gli spazii in bianco
8. Rotella di segnatura
. L'asta cilindrica di segnatura basso/dell'alto è Fatta del materiale di qualità Attraverso le prove statiche dell'equilibrio di /dynamic e con precisione è Macinata
. Le superfici di segnatura delle rotelle sono spostate con l'unità Di elaborazione per non danneggiare gli spazii in bianco
. Le rotelle e le lame di segnatura dello slotter funzionano contemporaneamente per assicurare la scanalatura e la segnatura unificate
. La scanalatura dello spazio è Impostata sullo schermo di tocco nella regolazione elettrica e nel comando digitale
. Scanalando la fase e l'altezza della casella sono gestiti con il convertitore.
1. Le parti elettriche proviene da panasonic
2. Morire il cilindro della taglierina (cilindro inferiore)
1) muore le prove dinamiche e statiche della taglierina che il cilindro adotta l'acciaio di qualità Con lavorare preciso, degli equilibri che caratterizzano il funzionamento del suono e tagliare esatto;
2) muore la taglierina distanze del vite-foro della legatura: Assiale: 50mm; Parte radiale: 20 divisioni;
3. Cilindro dell'incudine (cilindro superiore)
1) è Fatto dell'acciaio di qualità Con lavorare preciso, prove dinamiche/statiche dell'equilibrio, la sua superficie è Spostato con la copertura dell'unità Di elaborazione inclusa dagli S. U. A.;
2) il cilindro dell'incudine è Dotato dell'elemento tracciante e l'unità Della compensazione di differenziale per gestire la velocità Del cilindro dell'incudine ed il suo intervallo della compensazione è ± 3mm;
3) il cilindro dell'incudine adotta il sistema di guarnizione per fare la copertura persino e per lisciare per migliorare la sua vita e per ridurre i costi;
4. Unità Differenziale della compensazione
La funzione differenziale automatica della compensazione può Stampare in offset automaticamente il cambio di velocità Lineare dovuto la copertura assettata dell'incudine assicurare tagliare esattezza. Nel caso il diametro del cilindro dell'incudine si trasformi in in più Piccolo dovuto la guarnizione, la sua velocità Lineare cambia di conseguenza l'uno o l'altro, in questo caso, un'unità Differenziale installata sull'estremità Del cilindro dell'incudine può Rimanere la velocità Lineare stessi di che del cilindro tagliante, in questo modo, fare ogni lotto degli spazii in bianco elaborati nello stessa taglia. Nel frattempo, quando le guarnizioni sono fatte due volte, ancora rimane la qualità Tagliante di requisito. Questa compensazione è Compiuta con il sistema di controllo del motore
L'intera macchina può Essere gestita con il calcolatore in un'entrata chiave e tutte le unità Si registreranno automaticamente in conformità Con i formati della casella con un'entrata chiave dopo ordine immesso senza regolazione manuale. La memoria di grande capienza può Memorizzare 9999 ordini di formato della casella che caratterizzano il cambiamento rapido di ordine ed il funzionamento facile per potere fare non solo la fabbricazione in serie ma anche quelli di piccoli lotti delle specifiche differenziate delle scatole
1. Sistema a spruzzo di Gluer
Lavoro con il fornitore famoso dello spruzzatore della colla GUANGDONG KEQI, per garantire il servizio satisfied del aftersale sia domestico che all'estero;
L'ultimo sistema d'incollatura fa l'incollatura precisa automatica del non-contratto e del tracciato senza alcuna regolazione;
Le caratteristiche del sistema questo d'incollatura favorevoli all'ambiente senza colla colano, risparmiare e manutenzione facile
Incollare il sistema a spruzzo e l'incollatura sincrona piegante di controllo elettrico di velocità Della cinghia
La lunghezza di adesivo sarà Registrata secondo il formato della scheda
La posizione dello spruzzo può Essere cambiata in tempo reale con controllo elettronico dello schermo di tocco di colore del PLC (con l'indennità Manuale - interruttore di sintonia) per fare lo spruzzo posizionare più Esatto
Schermo di tocco di colore del PLC, controllo in tempo reale e risposte di informazioni digitali. Con una serie di cambiamenti nel formato e nella velocità Del piegare irradiare, esso può Notevolmente migliorare la produttività Lavorativa cooperando con il comitato chiave manuale
Il pannello di controllo del reparto della colla può Realizzare l'intero funzionamento di macchina, l'azionamento indipendente dell'unità , misurare, l'alimentazione di carta, l'arresto ed altri modi di funzionamento rapidi
Il meccanismo di colla-spostamento è Unito con la spazzola di pulizia residua per rimuovere la carta straccia che non ha non cad da dalla linguetta a tempo. Assicurar che la colla sulla linguetta unita sia uniforme
2. Folder
L'unità Della parte anteriore del documento della raccoglitrice, il documento è Premuta in avanti dal nastro trasportatore superiore e più Basso
L'estremità Di alimentazione di carta è Caricata entro una molla di pressione, è Rotella di gomma di pressione chiara ed ogni rotella di pressione può Registrare esclusivamente il formato di spazio del nastro trasportatore. La rotella di gomma di pressione chiara può Impedire l'eccessiva pressione ed accertare l'esattezza di alimentazione di carta
Ci sono strisce ausiliarie di piegatura da entrambi i lati del fascio piegante per fare il cartone piegare più Rapidamente
La parte centrale del fascio piegante è Dotata di tre righe del rullo placcate bicromato di potassio per compensare la riga inesattezza della pressa dalla macchina della stampa e da altre funzioni
La parete ad alta resistenza del ponticello, unita con il meccanismo trasversale della guida della cremagliera, rende il fascio più Stabile nel posizionamento e nel funzionare e notevolmente migliora la sua resistenza di piegamento
Registrare il tensionamento e la pressione della cinghia, allentare la cinghia dopo l'arresto e prolungare la durata della cinghia
La parte centrale del fascio destro e sinistro è Completamente registra la rotella, in modo da migliorare la precisione piegante, controllo e registrazione privati indipendenti del collegamento del servomotore del doppio e riduce lo spacco piegante della lama. Ed il fascio più Basso è Fornito di cinghia piegante ausiliaria, che rende la piegatura del cartone più Regolare e più Velocemente
La conclusione della piegatura del fascio adotta la cinghia di adsorbimento di vuoto per trasportare il documento, impedicente efficace slittare della scheda
2. Strumentazione di potere
Il motore del convertitore di frequenza di usi di alimentazione di rete funziona contemporaneamente con la stampante;
Tutti i poteri adottano la trasmissione della cinghia di sincronizzazione che caratterizza la vibrazione a basso rumore e molto piccola semplice della struttura;
I pezzi mobili sono costruiti con la madrevite e le rotaie diritte
3. Espulsore
. Il motore principale, come la fonte di energia di controllo, è Installato al livello di applauso. Il motore diregolamento di frequenza variabile è Adottato per funzionare contemporaneamente con torchio attraverso il sistema di risposte, in modo da assicurare la consegna regolare di cartone
L'azionamento chain di doppia riga, con il rafforzamento della registrazione spinge, notevolmente aumenta la coppia di torsione istantanea
Il meccanismo di plastica integrated della falda apporterà La modifica finale alle scatole piegate e formate. Più Ulteriormente ridurre lo spacco delle forbici
Dopo avere piegato, la scatola è Premuta dai bastoncini prementi di carta per assicurare che la superficie adesiva sia legata strettamente
Il PLC gestisce lo schermo di tocco complessivamente e può Gestire i dati di tutti i formati in generale, che possono essere usati congiuntamente al PLC del torchio tipografico ed al PLC del reparto della colla. Cooperare con il pannello di controllo ausiliario manuale, rendere il funzionamento più Conveniente
La forte unità Di pressione d'aria impedice il cartone piegato la deformazione in su ed il volume di aria è Registrato in un modo pneumatico, in modo da accertare la scatola formata è Impilata ordinatamente
Il disegno di carta di caduta del collegamento è Unito con l'unità Del collegamento del documento del cilindro dello doppio-scarico per fare la scatola cadere più Stabile
Contare dall'interruttore fotoelettrico, conteggio che impila esattamente la funzione d'uscita con le risposte. Con l'interruttore del contatto, la quantità Di impilamento dell'uscita video ed il numero delle scatole video esattamente
Gli insiemi multipli dei servomotori sono uniti con l'azionamento ad alta pressione del cilindro per connettere il blocco per grafici di separazione, (qui di seguito citato come: Servo alta velocità Che conta impilando sistema) per fare il documento connettere più Rapidamente ed esattamente
Il meccanismo di spinta di carta pneumatico ed il sistema del collegamento del servomotore spingeranno le scatole numerate fuori ordinatamente
Il deflettore posteriore dopo che il collegamento di carta può Essere registrato elettricamente secondo la lunghezza della scatola ed i deflettori destri e sinistri possono essere registrati congiuntamente al fascio. E dotato di scossa - rendere impermeabile la guarnizione per ridurre il danno di effetto della scatola
La parte dell'uscita è Fornita di rotella superiore del documento di pressione, che assicura che la scatola dell'uscita sia ordinata e l'altezza può Essere registrata elettricamente secondo il numero dell'insieme degli strati dalla scatola
La parte dell'uscita adotta l'uscita unita doppio motore per assicurare che le scatole non siano sparse
La parte di scarico può Essere spostata orizzontalmente per accertarsi che la scatola sia sempre nel mezzo della macchina
Tutti i meccanismi mobili di tutte le parti della macchina possono essere gestiti elettricamente dallo schermo a comando a tocco del PLC che trasmette le istruzioni
8. ALTRE COMPONENTI COMPRATE
| No. | Titoli | Punto d'origine |
| 1 | Alimentatore del bordo anteriore della rotella | alimentatore del bordo anteriore della rotella da Taiwan |
| 2 | Schermo di tocco | PLC, schermo di tocco dalla Francia Schneider |
| 3 | Convertitore | La Francia Schneider (ventilatore), Inovance (motore principale) |
| 4 | Cuscinetti | Originale incluso dal Giappone |
| 5 | Attrezzi | Inclusione da Taiwan |
| 6 | Elementi elettrici | SCHNEIDER Francia e Panasonic Giappone |
| 7 | Convertitore di frequenza | Delta della Taiwan |
| 8 | Calibro per applicazioni di vernici | Auclean |
| 9 | pompa a membrana di doppio-modo | L'Italia inclusa originale ARO |
| 10 | Cilindro di ceramica del anilox | Il GIAPPONE incluso originale Murata |
